省エネルギーシステム|九電テクノシステムズ株式会社(Q-tecno)

スーパーマックス707(販売完了品)

スーパーマックス707

特徴

  • 見やすい10.4インチの大型カラー液晶
  • マルチデマンド計測
  • 充実したデマンド管理機能
  • 伝送ユニットによる機能拡張
  • メモリーカードスロット搭載,充実したデータ保存
  • ネットワーク機能標準装備





仕様

一般

電源

AC100V±10% 50/60Hz共用 60VA以下

停電補償 累計停電時間2,000時間(本体データ保持、時計)
使用環境 温度 +5~+45℃、湿度 85%以下(非結露時)
取付方法 卓上形、埋込形共用
外形寸法・質量

400(W)×280(H)×240(D)mm (突起部含まず)

質量 約12kg

デマンド処理

デマンド時限

15分、30分、60分選択

時限方式 任意同期、時刻同期、外部同期 選択
時計同期方式 電源周波数または水晶発振同期方式 選択

入力

直接入力

電力量 パルス

電力量計パルス4点 (NO.1とNO.2のパルス合成可能。

NO.4を無効電力量計入力として選択可能)

無電圧a接点またはオープンコレクタ

50,000pulse/kWh以下、パルス幅10msec以上

遠方操作

DC35V以下 デマンドスタート、外部同期、

ブザー停止 無電圧a接点またはオープンコレクタ

伝送入力 (※) 入力点数

パルス、アナログ各16点/台単位で4台以内

最大64点

入力形式 パルス

無電圧a接点またはオープンコレクタ

DC35V以下 パルス幅20msec以上

アナログ DC0~5V、0~±5V 1~5V(4~10mA:ジャンパー切換)
伝送入力ユニット 当社端末ユニット NUTB-16D、NUTB-16A 使用

※ 伝送入力用LONモデムはオプションです。

出力

負荷遮断 直接出力

16点 無電圧c接点 AC220V 5A(抵抗負荷)

伝送出力
(※)
出力点数

16点/台単位で4台以内 最大64点

出力形式 ON/OFF状態出力 無電圧a接点AC220V 5A(抵抗負荷)
伝送出力ユニット 当社端末ユニット NUTB-16Ds使用
警報出力

7点:AC220V 2A(抵抗負荷)

注意、遮断、限界、高負荷、ブザー、移報:無電圧a接点

停電/異常:無電圧b接点

時限パルス出力

1点:無電圧a接点 AC220V 2A(抵抗負荷)

時限更新後にパルス出力

対ホストコンピュータ出力 10 BASE-T
ターミナルプリンタ出力 セントロニクス準拠(プリンタはオプション)

※ 伝送出力用LONモデムはオプションです。

表示

液晶表示器

10.4インチカラーTFT液晶表示器

デマンド

監視

デマンド予測グラフ

現在(拡大表示有)、前時限、日・月・年最大

デマンド監視

現在・日・月・年最大デマンド

現在・日・月・年累計電力量

警報・負荷状態 負荷名称、遮断方法、遮断順位、制御方法、発生時間
デマンド制御実績 日・月累計、前日・前月合計
デマンドグラフ 現在、日、月、年、年推移
デマンド度数グラフ 月、年
5分デマンドトレンド 当日・前日・月最大・年最大

省エネ

支援

デマンド負荷制御 16回路、最大64回路(オプション)
受電帳票・グラフ 現在、日、月、年、年推移
フィーダモニタ

アナログ・パルスデータ

最大64点(オプション)

スケジュール制御

4ステップ16パターン、

ON時間帯のデューティ運転

フィーダ集計 現在、日、月、年
夜間・負荷率 現在、月、年
時間帯別集計 12時間帯16パターン:月、年、年推移
LED表示

時間帯運転、スケジュール運転、負荷遮断、

調整電力(余裕、超過)、警報(注意、遮断、限界、高負荷)、

停電、装置異常、電池消耗

設定・記録

設定操作部

タクトキー(0~9、ファンクションキー)

ジャーナル プリンタ

感熱ラインドット方式

印字内容

電源投入、時計設定、停復電、日変わり、デマンドスタート、

デマンド外部同期、時限終了時デマンド、デマンド制御、

デマンド日報、デマンド月報、デマンド年報、

電力量パルス入力日報、フィーダ日報、フィーダ月報、

フィーダ年報、任意印字、エラー印字

データ

保存

本体メモリ

デマンド予測グラフ、5分デマンドトレンド、デマンドグラフ、

デマンド度数グラフ、受電点データ、フィーダ集計、

時間帯別集計、年推移データ集計

外部 メモリカード1 システム・プログラム、全設定データ

外部 メモリカード2

(オプション)

日報、月報、年報、年推移、全設定データ

ご注意

1.デマンドコントロール装置運用開始にあたっては、取扱説明書をご理解のうえご使用ください。説明内容および設定などでお客様ご自身で判断できないときは、必ず当社までお問い合わせください。運用開始にあたっての設定操作、取扱説明は有償で承ります。

2.お客様ご自身での設定などによる不具合、損害等の責を当社で負うことはご容赦ねがいます。

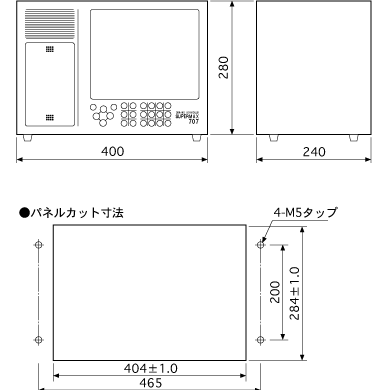

外形図(mm)

スーパーマックス707  外形図(mm)





デマンドコントロール装置に関するお問い合わせ

デマンドコントロール装置に関するお問い合わせ、お見積り等は下記までお気軽にご相談ください。
